CI 4 : Comment économiser de l'énérgie ?
LA CONCEPTION D'UN AUVENT
mis à jour le 25 février 09
| Pour économiser de
l'énergie, je peux trouver des solutions techniques pour que
ma
maison puisse bénéficier d'un ensoleillement
maximum. Lesquelles ? Comment utiliser un logiciel de modélisation du réel pour visualiser, simuler et valider e choix de ma solution technique ? Comment puis-je encore limiter les pertes d'énergie de mon habitation ? |
 |
Vidéo
d'introduction
Capacités visées dans le CI :
| Connaissances | Capacités | |
| 2 3 |
Solution Technique | Modifier tout ou partie d’une structure ou d’un assemblage pour satisfaire une fonction de service donnée |
| Réaliser cette modification à l’aide d’un logiciel | ||
| 3 2 |
Modélisation du réel (maquette, modèles géométrique et numérique) et représentation en conception assistée par ordinateur | Réaliser la maquette numérique d’un volume élémentaire |
| Modifier une représentation numérique d’un volume simple avec un logiciel de conception assistée par ordinateur | ||
| 1 1 |
Economie d’énergie, pertes | Identifier les solutions qui permettent de réduire les pertes d’énergétiques |
| Caractériser l'impact environnemental des ces économies |
Séance 1 :

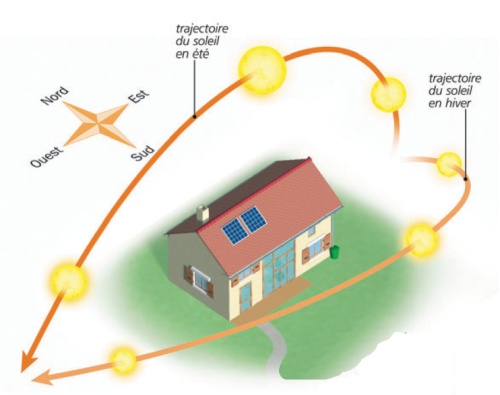

| Vous souhaitez modifier quelque peu votre habitation (ci-contre) pour qu'elle soit bioclimatique, c'est à dire qui optimise les apports extérieurs d'énergie. |  |
 Consignes |
Liens utiles :
Documents ADEME :
 |
Guide Eco-construction | Construire autrement | Confort d'été | Une maison pour vivre mieux |
|
|
|
|
Séance 2 :
| Concevoir une maison
bioclimatique, comment faire ? Regarder la vidéo et répondre aux questions de la fiche consigne |
 |
Questions |
Séance 3 :

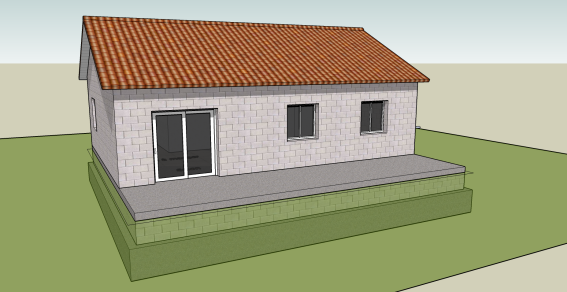

| À l'aide des tutoriels (flash, images ou papier) ci-dessous, tu devras ajouter un auvent à la maquette numérique de la maison qui t'est fournie. Tu valideras ensuite cette solution technique par une simulation du rayonnement du soleil | Consignes |
| 1 - Sur le site idéesmaison.com, calculer le rapport H/D entre la hauteur de la baie vitrée et la largeur que devra faire le auvent pour un ensoleillement maximum |
|
|||
| 2 - Sachant que la baie vitrée mesure 2,15 mètre, calculer D |
|
|||
| Différentes étapes de modélisation 3D de la solution technique | Tutoriel Flash | Tutoriel Images | Tutoriel Papier | Fichiers à ouvrir |
| 3 - Dessin du premier poteau 16cmx16cmx2,05m sur la "platine" existante |  |
 |
|
 platine |
| 4 - Dessin du deuxième poteau à 4 mètre du premier | |
|
|
|
| 5 - Dessin de la panne de 8cm x 22 cm x 4m | |
|
|
|
| 6 - Positionnement des contreventements | |
|
|
contreventement |
| 7 - Insertion et copie des chevrons | |
|
|
chevron |
| 8 - Dessin de la couverture en tuile | |
|
|
|
| 9 - Insertion du auvent près de la maison | |
|
|
maison |
| 10 - Validation de la solution technique : le auvent | |
|
|
|
Séance 4 :
Activité 1 : L'impact de la solution
 |
Quel impact de la solution technique sur la température de la maison ? |
Consignes |
Documents de travail :
|
Fichier maison.skp
pour mesures |
Fichier
d'exploitation des résultats - Bilan_ete.ods
|
|
 |
Activité 2 : Le double vitrage
 |
Quelles

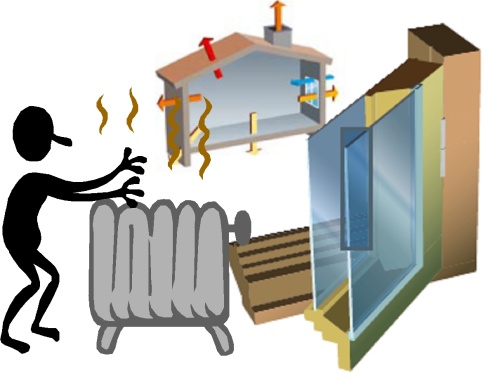

fenêtres choisir pour mon habitation ? Tu fais construire une maison.... Quel vitrage vas-tu choisir ? |
Consignes |
Documents de travail :
|
Fichier
d'exploitation des résultats -
Vitrage.ods
|
Isolation
Thermique
Guide ADEME |
Info
Energie
Région Bretagne
- ADEME
|
|
|
|
Pour aller plus loin :
Vidéo de
conclusion
